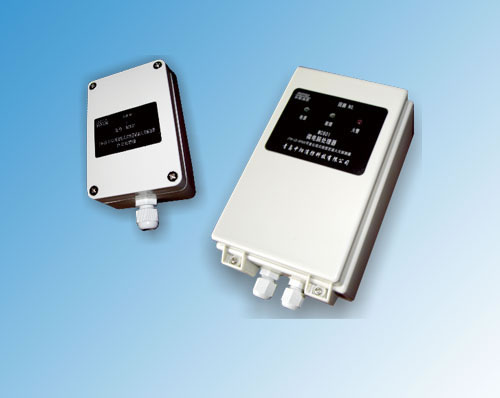

| ·你現在位置：首頁>>>MC601微電腦處理器 終端處理器 |
|
|
微電腦處理器是用來接收感溫電纜根據溫度變化產生的電阻變化引起的電信號變化并對其進行處理運算的控制設備，同時通過模塊和火災報警控制器連接，做出火災或故障報警。火災和故障信號的輸出方式為繼電器型無源觸點模式，兩個信號分別獨立輸出，可靠性高，具有比較高的輸出容量和很強的抗干擾能力。
7.2 特點
MC601微電腦處理器只能和JTW-LD-SF600可恢復式纜式線型定溫火災探測器配套使用，使用微電子技術，自帶MCU,按模糊數學建立的數學模型，通過軟件對照類比方式工作，能夠在火災不同的發展階段進行相應的報警。MC601微電腦處理器通過電路板上的跳線可以任意設置報警溫度等級，以便和相應等級的JTW-LD-SF600可恢復式感溫電纜相配,根據需要可以設置70、85、105、138四個等級，然后將短路塊插接在相應數字旁的跳線上。一般情況下微電腦處理器和終端處理器出廠已經和感溫電纜配套設置完畢，請不要隨意改變。
MC601微電腦處理器外接DC24V電源就以獨立進行火災的監測。電源接通后，綠色電源指示燈閃爍。火災報警時，紅色指示燈亮，預警繼電器輸出；火災繼續發展，則火警繼電器輸出。故障報警時，黃色指示燈亮，故障繼電器動作。短路故障時�；鹁蚬收闲盘柦�(jīng)普通輸入輸出模塊轉換后直接和火災報警控制器通訊，所以MC601微電腦處理器可以和任何火災報警控制器聯結組成自動火災報警系統。
7.3 技術特性
(1)工作電壓：DC18V～DC27V;
(2)靜態監視電流：≤15mA
(3)火警、故障動作電流：≤20mA;
(4)允許工作溫度范圍：－10℃～＋50℃；
(5)允許短時最大相對濕度：95%;
(6)防水等級：IP65；
(7)指示方式：火警——紅色指示燈，故障——黃色指示燈；
(8)繼電器觸點輸出容量：DC24V/2A;
(9)模擬控制：火警按鈕和故障按鈕。
|
|
 |
